Option Bytes no STM32: Introdução

Introdução

Os Option Bytes são recursos presentes nos microcontroladores STM32 utilizados para armazenar configurações permanentes que definem determinadas características de funcionamento do dispositivo. Diferentemente do firmware da aplicação, que contém o código desenvolvido pelo usuário, os Option Bytes armazenam parâmetros interpretados diretamente pelo hardware do microcontrolador.

Essas configurações fazem parte da memória não volátil do STM32 e permanecem armazenadas mesmo após a remoção da alimentação elétrica. Dessa forma, uma vez programados, seus valores continuam sendo utilizados pelo dispositivo até que uma nova alteração seja realizada.

Os Option Bytes estão presentes em diversas famílias STM32, porém a quantidade de opções disponíveis e suas funcionalidades podem variar conforme o modelo do microcontrolador utilizado. Por esse motivo, cada dispositivo possui um conjunto específico de configurações definido pelo fabricante.

Compreender o funcionamento dos Option Bytes é importante para desenvolver sistemas embarcados mais confiáveis, pois essas configurações permitem adaptar o comportamento do microcontrolador às necessidades de diferentes aplicações.

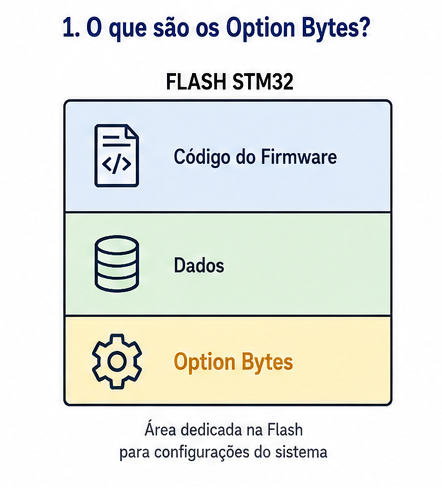

O que são os Option Bytes?

Os Option Bytes são uma área especial da memória não volátil do microcontrolador STM32 destinada ao armazenamento de informações de configuração. Eles não armazenam instruções do programa nem dados utilizados pela aplicação, mas sim parâmetros que controlam características internas do dispositivo.

Enquanto a memória Flash principal é utilizada para armazenar o firmware desenvolvido pelo usuário, os Option Bytes possuem uma finalidade diferente: definir como o próprio microcontrolador deve operar em determinados aspectos configuráveis pelo hardware.

Essas informações são gravadas de forma permanente e podem ser alteradas conforme a necessidade do projeto. Como fazem parte da memória não volátil, seus valores permanecem preservados mesmo quando o microcontrolador é desligado.

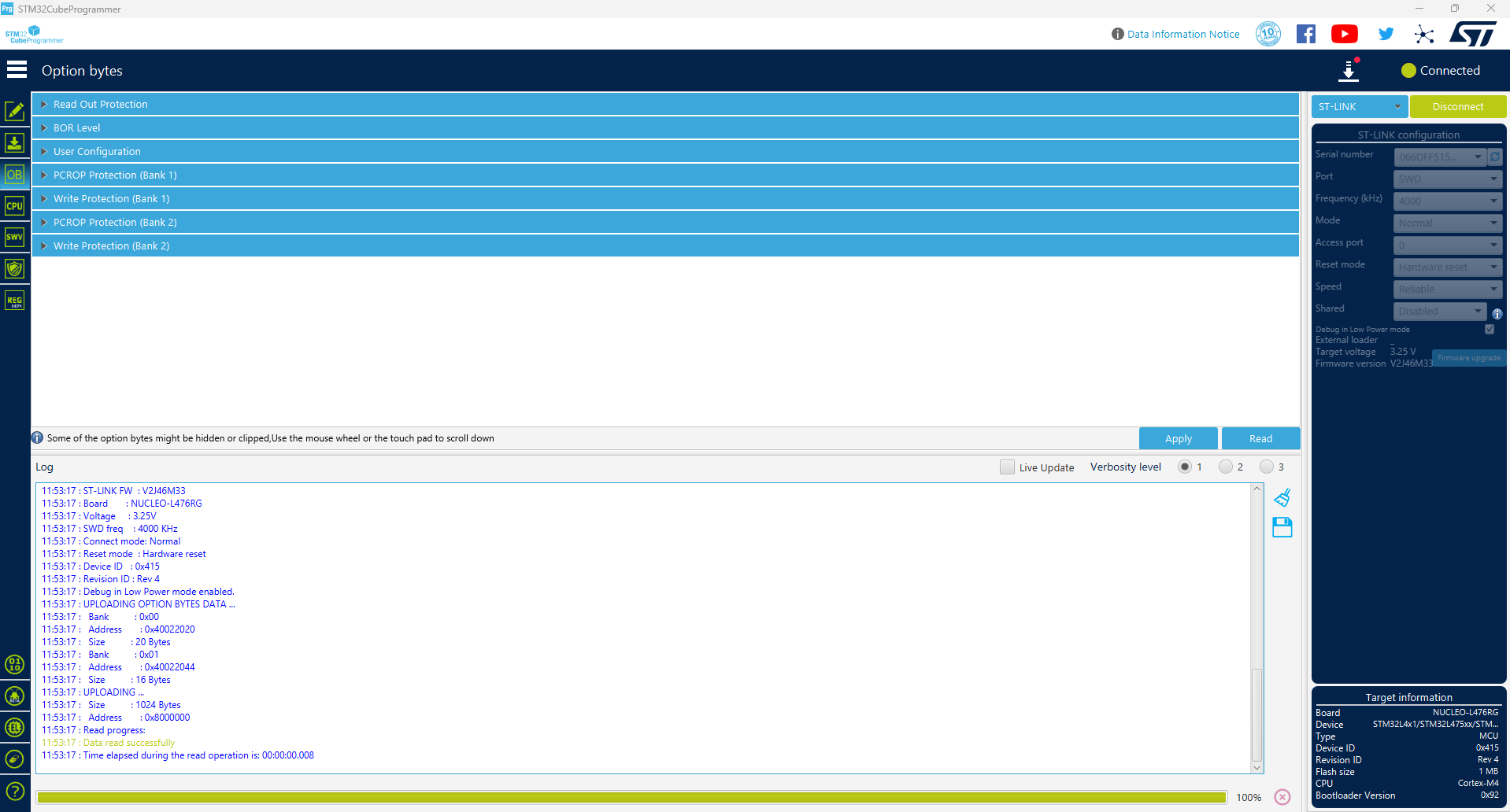

Abaixo a imagem Interface do STM32CubeProgrammer utilizada para acessar os Option Bytes do microcontrolador.

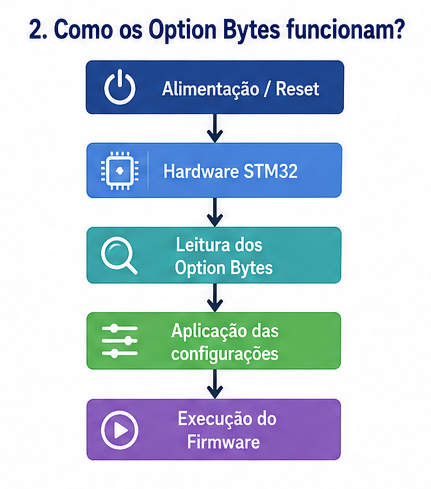

Como os Option Bytes funcionam?

Os Option Bytes são utilizados pelo hardware do STM32 durante o processo de inicialização do microcontrolador. Antes da execução do firmware da aplicação, o dispositivo realiza a leitura dessas configurações e aplica os parâmetros armazenados.

Esse processo ocorre automaticamente pelo hardware, sem a necessidade de comandos específicos no programa desenvolvido pelo usuário. Dessa forma, os Option Bytes atuam como uma camada de configuração do próprio microcontrolador, independente do software da aplicação.

Após serem configurados, seus valores permanecem ativos durante o funcionamento do dispositivo até que sejam modificados novamente. Esse comportamento permite que determinadas características do STM32 sejam definidas de maneira permanente durante a fabricação ou durante o desenvolvimento do produto.

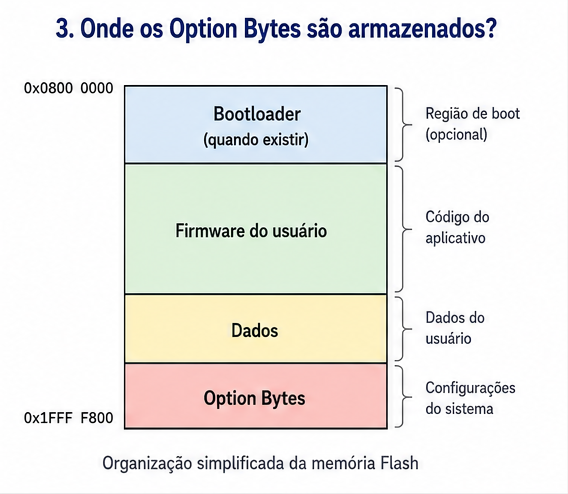

Onde os Option Bytes são armazenados?

Os Option Bytes são armazenados em uma região específica da memória não volátil do microcontrolador STM32, separada da área destinada ao armazenamento do firmware da aplicação.

Apesar de fazerem parte do sistema de memória Flash do dispositivo, eles possuem uma área reservada exclusivamente para suas configurações. Essa separação evita que alterações comuns realizadas no programa da aplicação modifiquem acidentalmente esses parâmetros.

A localização e a organização dessa região podem variar entre as diferentes famílias STM32. Por isso, as informações detalhadas sobre os Option Bytes de cada dispositivo devem sempre ser consultadas na documentação técnica fornecida pela STMicroelectronics.

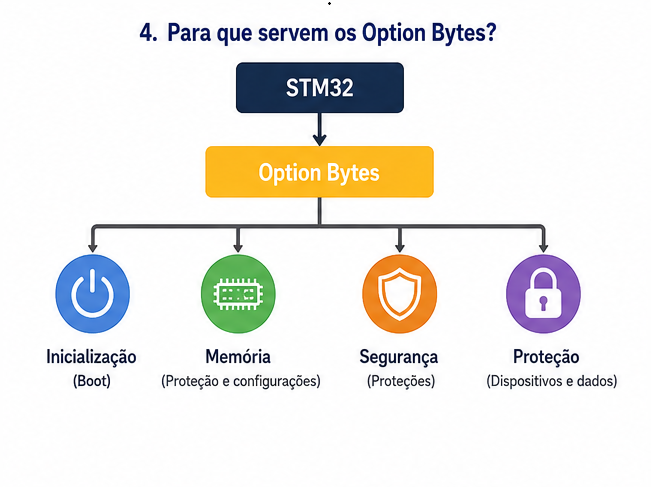

Para que servem os Option Bytes?

Os Option Bytes permitem configurar características permanentes do microcontrolador, oferecendo uma forma de personalizar o comportamento do STM32 de acordo com os requisitos da aplicação.

Eles são utilizados principalmente para armazenar parâmetros que precisam ser definidos em nível de hardware e que não devem depender da execução do firmware. Dessa forma, o microcontrolador consegue iniciar utilizando configurações previamente estabelecidas.

A utilização dos Option Bytes é comum em diferentes tipos de sistemas embarcados, desde projetos simples até equipamentos industriais, onde é necessário garantir que determinadas configurações permaneçam constantes durante toda a vida útil do produto.

Tipos de configurações disponíveis nos Option Bytes

A quantidade e o tipo de configurações disponíveis nos Option Bytes dependem da família e do modelo do microcontrolador STM32 utilizado. Cada dispositivo possui um conjunto próprio de opções definido de acordo com sua arquitetura e recursos internos.

De forma geral, os Option Bytes podem conter configurações relacionadas a diferentes áreas de funcionamento do microcontrolador, como:

• Proteção da memória: configurações relacionadas ao controle de acesso às áreas internas de memória.
• Configurações de inicialização: parâmetros que influenciam determinados comportamentos durante o início da operação do dispositivo.
• Configurações de segurança: recursos destinados a aumentar a confiabilidade e o controle sobre funcionalidades internas.
• Configurações específicas do dispositivo: opções adicionais disponíveis apenas em determinadas famílias ou modelos STM32.

Como cada microcontrolador possui características próprias, é fundamental consultar o datasheet e o reference manual correspondente para identificar quais configurações estão disponíveis e compreender sua finalidade.

Conclusão

Os Option Bytes são uma parte importante da arquitetura dos microcontroladores STM32, permitindo armazenar configurações permanentes que influenciam o funcionamento do dispositivo em nível de hardware.

Diferentemente do firmware da aplicação, essas configurações permanecem armazenadas independentemente do programa desenvolvido pelo usuário, sendo utilizadas automaticamente pelo microcontrolador durante sua operação.

Conhecer o conceito dos Option Bytes é o primeiro passo para utilizar corretamente esses recursos nos projetos embarcados. Nos próximos artigos serão apresentados os procedimentos de configuração e o funcionamento detalhado das principais categorias de opções disponíveis nos STM32.
