PWM no STM32F103C8T6 – Controle de brilho de LED

O que é PWM?

O PWM (Pulse Width Modulation, ou Modulação por Largura de Pulso) é uma técnica utilizada em sistemas eletrônicos e embarcados para o controle da potência média entregue a uma carga por meio de sinais digitais comutados em alta frequência.

Em vez de gerar uma tensão analógica contínua, um circuito eletrônico alterna o sinal entre dois estados lógicos discretos (alto e baixo) em alta frequência, mantendo o período fixo e variando apenas a largura dos pulsos dentro de cada ciclo.

A carga não responde ao valor instantâneo do sinal, mas sim ao valor médio resultante dessa comutação, que depende da razão entre o tempo em nível lógico alto e o período total do sinal.

Essa razão é denominada duty cycle e representa o principal parâmetro de controle do PWM, sendo responsável por definir a quantidade de energia transferida para a carga em cada ciclo.

Devido a essa característica, o PWM é amplamente utilizado em aplicações como controle de brilho de LEDs, controle de velocidade de motores DC, fontes chaveadas e sistemas de controle de potência em geral.

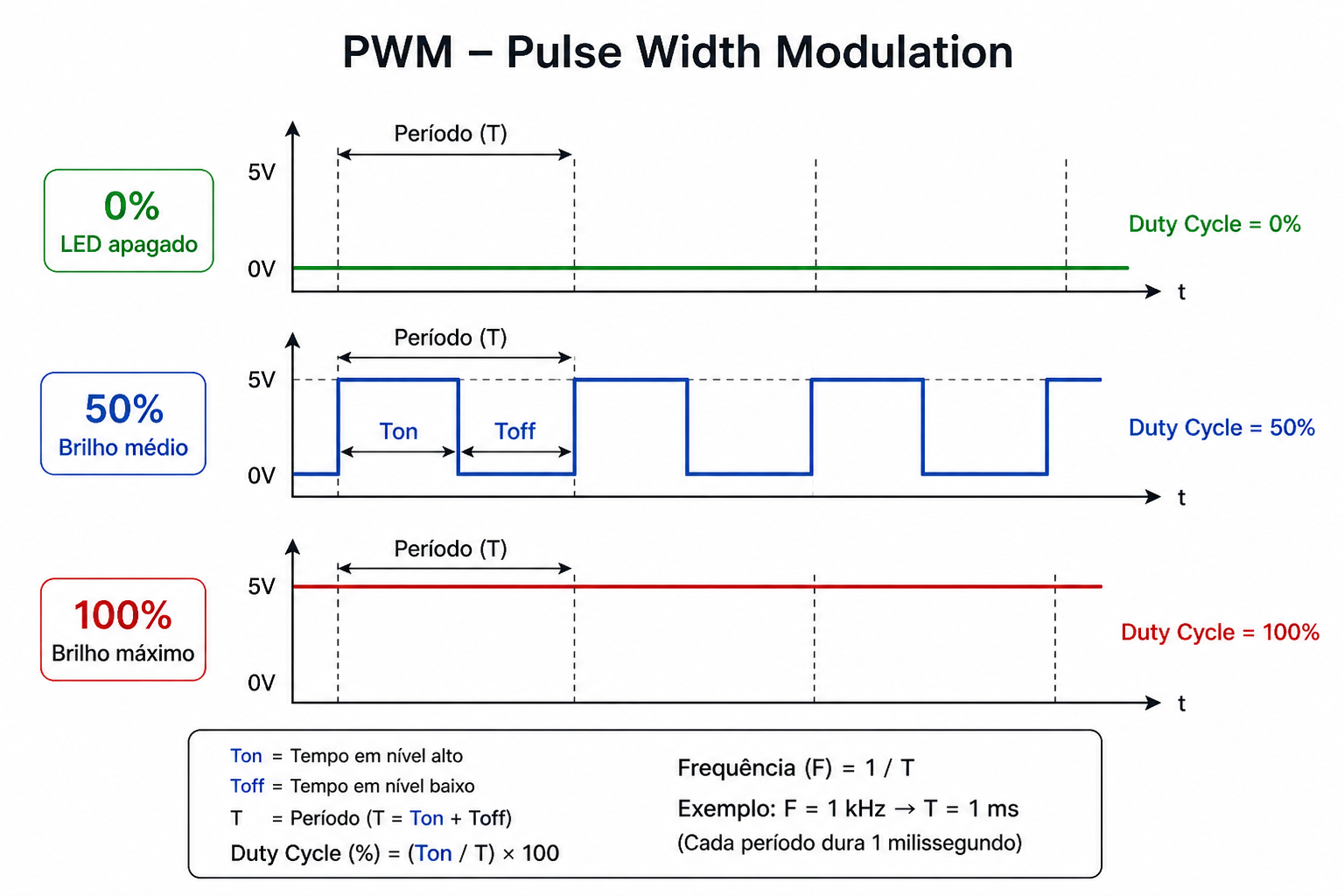

Duty Cycle (ciclo de trabalho)

• 0% → LED apagado
• 50% → brilho médio
• 100% → brilho máximo

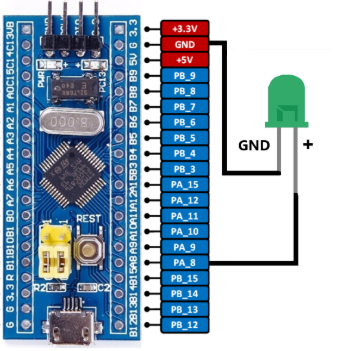

Montagem do circuito

• PA8 → LED verde
• LED → GND

Observação: Neste exemplo o LED foi utilizado sem resistor limitador, pois já há limitação no hardware utilizado. Em aplicações reais, recomenda-se o uso de resistor (ex: 220Ω).

Configuração no STM32CubeIDE

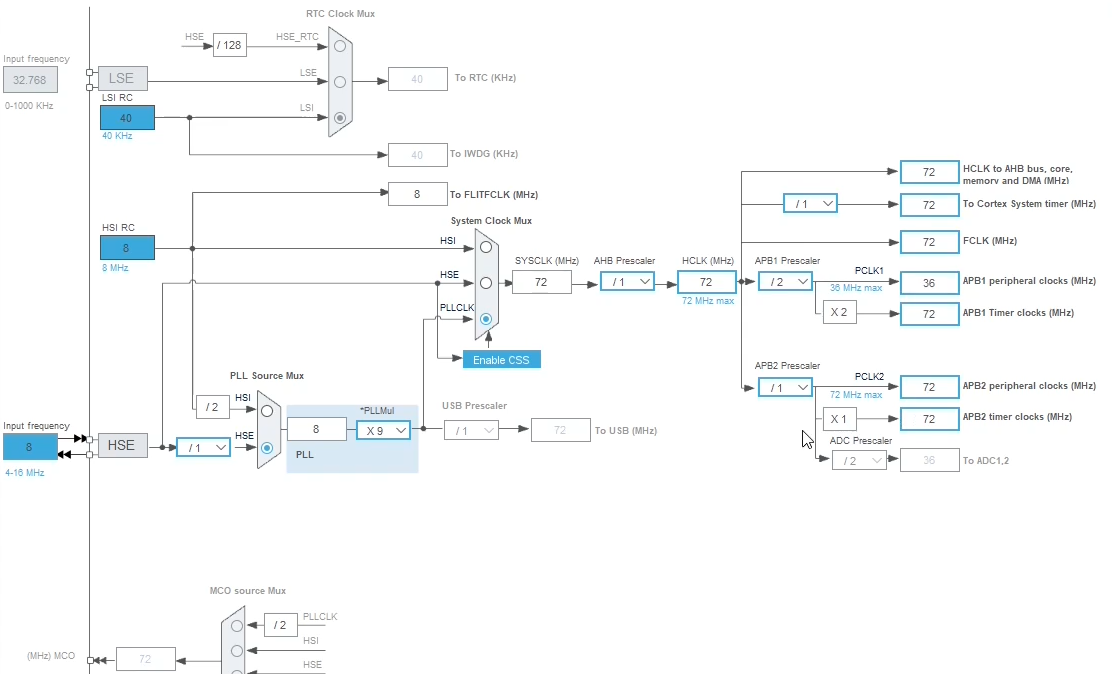

Passo 1 — Clock do sistema

Configure o clock para 72MHz utilizando o PLL interno.

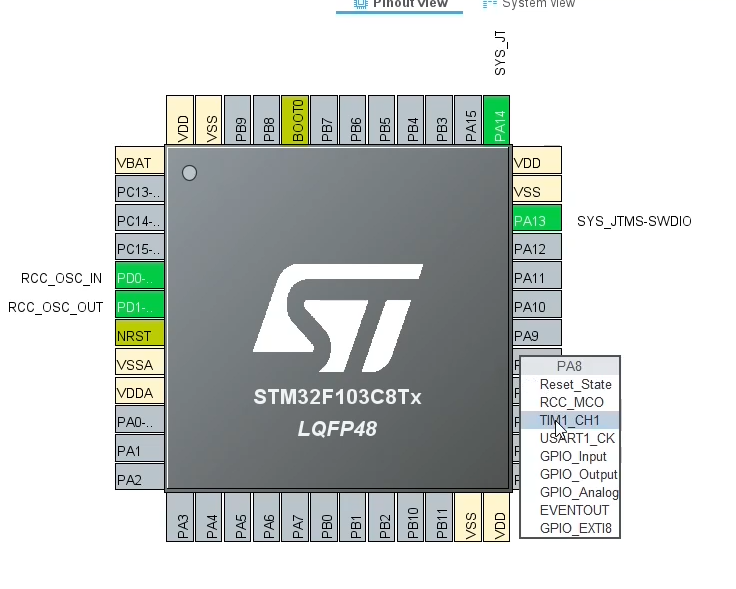

Passo 2 — Selecionar pino PWM

Configure o pino PA8 como TIM1_CH1.

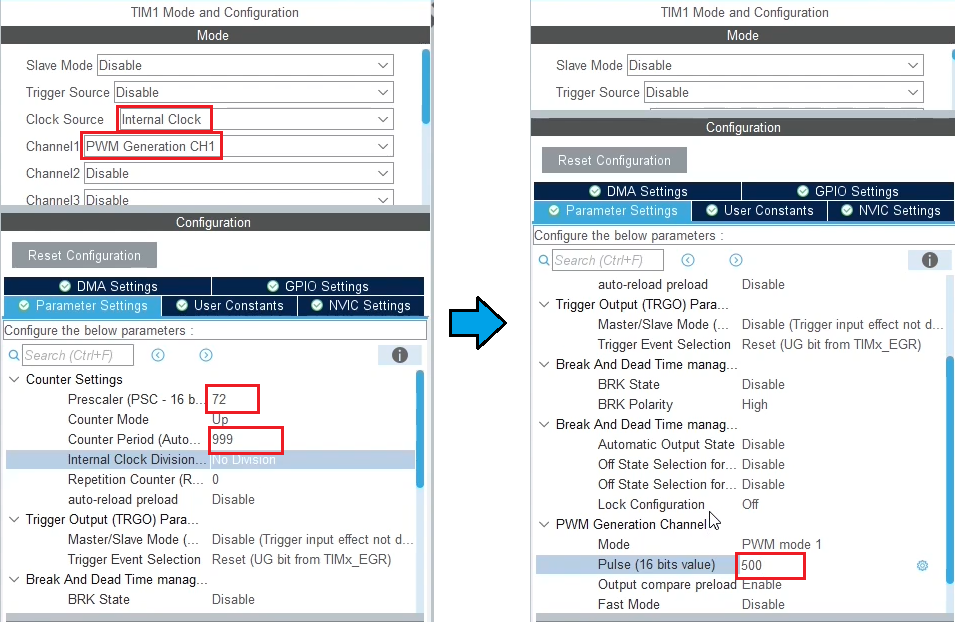

Passo 3 — Configuração do PWM

• Clock Source: Internal Clock
• Modo: PWM Generation CH1
• Prescaler (PSC): 72
  Divide o clock de 72 MHz por (PSC + 1 = 73), reduzindo a frequência para aproximadamente 986 kHz.
• Counter Period (ARR): 999
  Define o período do PWM. Com isso, a frequência final do PWM será aproximadamente 986 Hz.
• Pulse (CCR): 500
  Define o duty cycle (~50%).

Frequência do PWM:

F_PWM = 72MHz / ((72 + 1) * (999 + 1)) ≈ 986 Hz


Ou seja, uma frequência próxima de 1 kHz, que é o objetivo desta configuração.

O PWM é resultado de duas etapas: primeiro o prescaler reduz a frequência do clock, depois o ARR define o período do sinal, resultando na frequência final do PWM.

Entendendo os valores

• 0 → LED apagado
• 500 → brilho médio
• 999 → brilho máximo

Código completo (PWM com fade)

#include "main.h"
#include "tim.h"
#include "gpio.h"

TIM_HandleTypeDef htim1;

int main(void)
{
    HAL_Init();
    SystemClock_Config();

    MX_GPIO_Init();
    MX_TIM1_Init();

    // Inicia PWM no canal 1
    HAL_TIM_PWM_Start(&htim1, TIM_CHANNEL_1);

    while (1)
    {
        // Aumenta brilho
        for (uint16_t i = 0; i < 1000; i++)
        {
            __HAL_TIM_SET_COMPARE(&htim1, TIM_CHANNEL_1, i);
            HAL_Delay(5); // Ajuste para controlar velocidade
        }

        // Diminui brilho
        for (int i = 999; i >= 0; i--)
        {
            __HAL_TIM_SET_COMPARE(&htim1, TIM_CHANNEL_1, i);
            HAL_Delay(5); // Ajuste para controlar velocidade
        }
    }
}

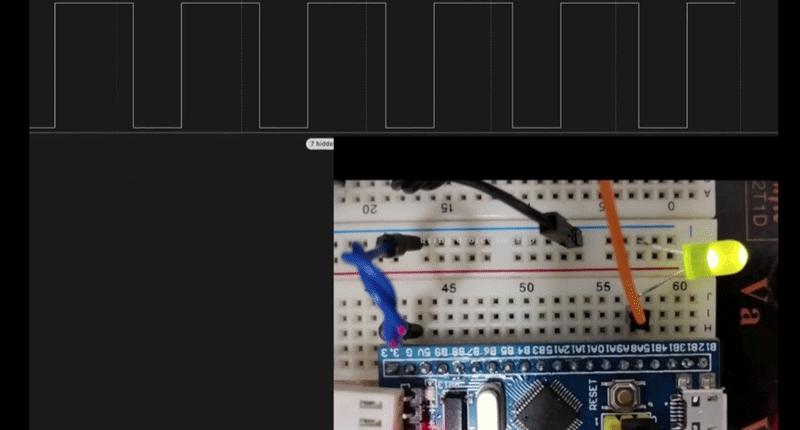

Como funciona

O timer gera o sinal PWM automaticamente.

HAL_TIM_PWM_Start() inicia o PWM no pino.

__HAL_TIM_SET_COMPARE() altera o duty cycle, controlando o brilho do LED.

Conclusão

O PWM é uma técnica fundamental em sistemas eletrônicos, permitindo o controle eficiente de potência por meio de sinais digitais, sem a necessidade de geração de tensões analógicas contínuas.

Neste artigo, foi apresentado o princípio de funcionamento do PWM, incluindo a forma como a comutação de sinais digitais resulta em uma tensão média equivalente aplicada à carga, além do conceito de duty cycle como principal variável de controle.

Também foi demonstrado como o STM32F103C8T6 utiliza periféricos de temporizador (timers) para gerar sinais PWM em hardware, garantindo precisão, estabilidade e baixa carga de processamento.

Esse princípio é amplamente aplicado em sistemas reais, especialmente em controle de motores, fontes chaveadas, automação e dispositivos de potência.

Com esse conhecimento, o próximo passo é a aplicação do PWM em cargas mais complexas, como motores DC e sistemas de controle dinâmico de velocidade e potência.
